단종

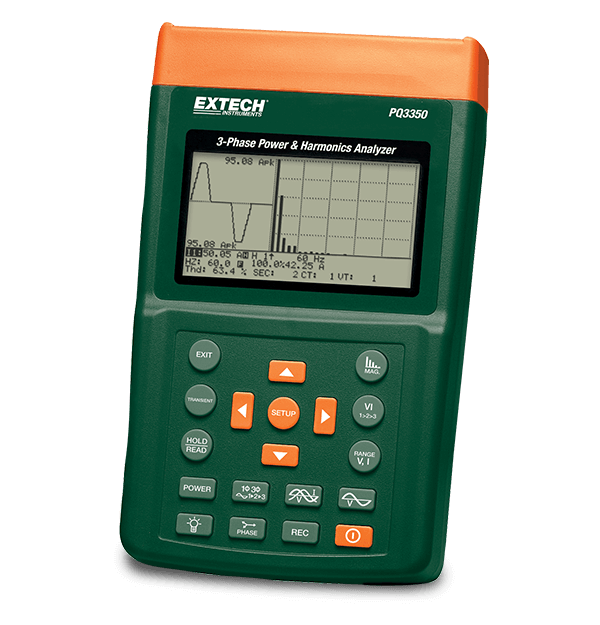

Extech PQ3350
3상 전력 및 고조파 분석기
Extech PQ3350은 단상 및 3상/3선 또는 3상/4선 시스템용으로 제작된 3상 전력 및 고조파 분석기입니다. 대형 백라이트 LCD는 한 화면에 최대 35개의 매개변수를 표시합니다. PQ3350을 사용하면 최대 52,428개의 단상 판독값 또는 17,476개의 3상 판독값을 데이터 로그하고, 동시에 총 고조파 왜곡(THD-F)과 피크 값(1024개 샘플/기간)을 가진 파형을 표시합니다. 앨리게이터 클립 및 접이식 플런저 클립이 있는 전압 리드 4개, AA 배터리 8개, 범용 AC 어댑터, 소프트웨어, USB 인터페이스 케이블 및 케이스가 포함되어 있습니다. 현재 프로브는 별도로 판매됩니다.
사양
| 일반 사양 | |
|---|---|
| AC 전류 | 최대 3000A(사용되는 전류 클램프 프로브에 따라 다름) |
| AC 전류 기본 정확도 | ±(판독값의 0.5% + 5자리) |
| AC 전압 | 600V |
| AC 전압 기본 정확도 | ±(판독값의 0.5% + 5자리) |
| 고조파 | 1~99 |
| 고조파 기본 정확도 | ±2% |
| 메모리 | 52428개 레코드(단상), 17476개 레코드(3상) |
| 무효 전력 | 9999kVAR |
| 무효 전력 기본 정확도 | VAR= sqr(VA² -W² ) |
| 무효 전력 에너지 | 0.0kVARh~1000MWh |
| 역률 | 0.0~+1.00 |
| 역률 기본 정확도 | ±(판독값의 1.5%° ± 8자리) |
| 위상 | -180.0° ~ 0° ~ +180.0° |
| 위상 기본 정확도 | ±1° |
| 유효 전력 | 9.999MW |
| 유효 전력 기본 정확도 | ±(판독값의 1% + 8자리) |
| 유효 전력 에너지 | 0mWh~999,999kWh |
| 주파수 | 45-65Hz |
| 주파수 기본 정확도 | 0.1Hz |
| 트루 RMS | 예 |
| 파고율 | 1.00~99.99 |
| 파고율 기본 정확도 | ±(판독값의 5% + 30자리) |
| 피상 전력 | 9999kVA |
| 피상 전력 기본 정확도 | VA=Vrms x Arms |
| 피크 AC 전류 기본 정확도 | ±(판독값의 5% + 30자리) |
| 피크 AC 전압 기본 정확도 | ±(판독값의 5% + 30자리) |
| 추가 정보 | |
|---|---|
| 무게 | 1160g |
| 보증 | 2년 |
| 안전 범주 | CATIII - 600V |
| 인증 | CE |
| 전원 | AA(1.5V) 배터리 8개 |
| 크기 | 257 × 155 × 57mm |
리소스 및 지원
Note: You must be logged in to download software or firmware. Login or create an account.
Software Download
Extech PQ3350 Software
수출 제한
이 페이지에 포함된 정보는 최종 제품의 사양에 따라 국제 무기 거래 규정(ITAR)(22 C.F.R. 섹션 120-130) 또는 수출 관리 규정(EAR)(15 C.F.R. 섹션 730-774)의 적용을 받을 수 있는 제품에 관한 것입니다. 요청 시 관할권과 분류를 제공합니다.
