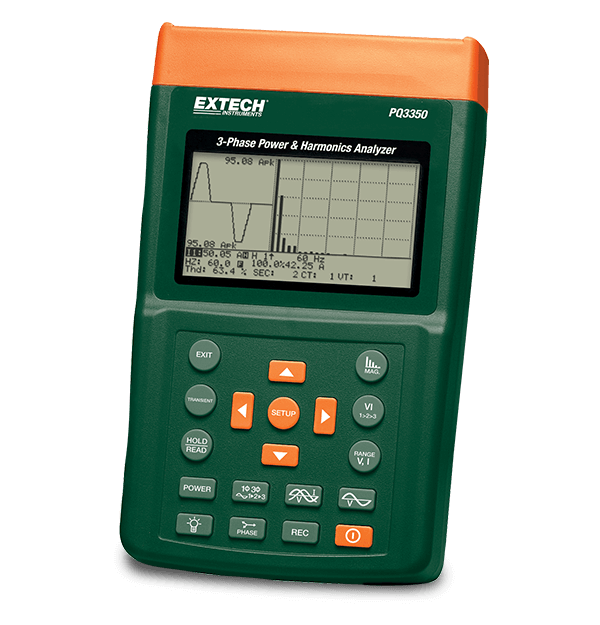

Extech PQ3350
3相電源および高調波アナライザー
Extech PQ3350は、単相および3相/3線または3相/4線のシステム向けに構築された3相電源および高調波アナライザーです。大型のバックライトLCDは、1つの画面に最大35個のパラメータを表示します。PQ3350では、データは最大52,428の単相読み取り値または17,476の3相読み取り値を記録し、ピーク値を含む全高調波歪み（THD-F）と波形を同時に表示します（1024サンプル/期間）。ワニ口クリップと格納式プランジャークリップ付きの4本の電圧リード線、単3電池8本、ユニバーサルACアダプター、ソフトウェア、USBインターフェースケーブル、ケースが付属しています。電流プローブは別売りです。
仕様
| 一般仕様 | |
|---|---|
| AC電圧 | 600 V |
| AC電圧の基本精度 | ±（読み取り値の0.5%+5桁） |
| AC電流 | 最大3000A（使用する電流クランププローブによる） |
| AC電流の基本精度 | ±（読み取り値の0.5%+5桁） |
| クレスト係数 | 1.00～99.99 |
| クレスト係数の基本精度 | ±（読み取り値の5%+30桁） |
| ピークAC電圧の基本精度 | ±（読み取り値の5%+30桁） |
| ピークAC電流の基本精度 | ±（読み取り値の5%+30桁） |
| メモリ | 52428件の記録（単相）; 17476件の記録（3相） |
| 位相 | -180.0°～0°～+180.0° |
| 位相の基本精度 | ±1° |
| 力率 | 0.0～+1.00 |
| 力率の基本精度 | ±（読み取り値の1.5%°±8桁） |
| 周波数 | 45～65Hz |
| 周波数の基本精度 | 0.1Hz |
| 有効電力 | 9.999MW |
| 有効電力の基本精度 | ±（読み取り値の1%+8桁） |
| 有効電力エネルギー | 0mWh～999,999kWh |
| 無効電力 | 9999kVAR |
| 無効電力の基本精度 | VAR= sqr (VA² -W² ) |
| 無効電力エネルギー | 0.0kVARh～1000MWh |
| 皮相電力 | 9999kVA |
| 皮相電力の基本精度 | VA=Vrms×Arms |
| 真の実効値 | ○ |
| 高調波 | 1～99 |
| 高調波の基本精度 | ±2% |
| 追加の詳細 | |
|---|---|
| 保証 | 2年 |
| 出力 | 単3（1.5V）電池8本 |
| 安全性カテゴリー | CAT III-600V |
| 寸法 | 257×155×57mm |
| 認証 | CE |
| 重量 | 1160g |
