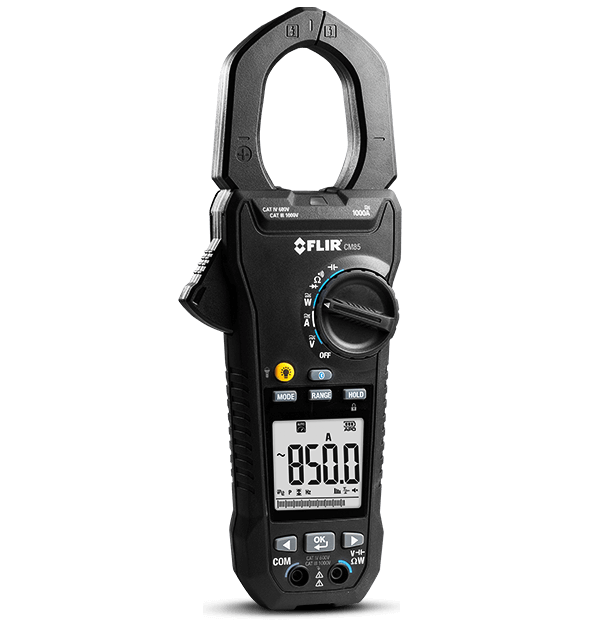

FLIR CM85

True RMSパワークランプメーター(ワイヤレス)

FLIR CM85は、大規模装置のトラブルシューティングを担当する電気技師に求められる高度な電圧解析機能と可変周波数駆動(VFD)フィルタリング機能を備えた、産業用のパワークランプメーターです。CM85を使用することで、高調波試験や突入電流試験、電流試験、位相回転試験などにより、複雑な機械の電圧を正確に解析できます。また、対応するモバイルデバイスで遠隔表示やデータ共有を行うためのBluetooth®と、対応するフリアーシステムズのカメラの赤外線画像に測定値をワイヤレスで埋め込むためのMETERLiNK技術も搭載しています。

複雑な機械向けの、産業用の大容量出力
True RMSクランプメーターは、VFD制御機器の操作時にVFDモードを卓越した精度で使用でき、先進の電力効率と高調波測定でシステムレベルの性能分析を行えます。
機器が起動する際のAC電流のスパイクを測定する突入電流モードと、モーターと電源の調整を行う位相回転試験の機能を搭載しています。
Bluetoothにより測定値をモバイルデバイス上で確認し、METERLiNK技術によって対応するフリアーシステムズのカメラの赤外線画像にデータをワイヤレスで埋め込むことができます。

仕様

Highlighted
開口面 45 mm
AC_DC電圧 範囲1000V /基本精度+/- 1％ / 0.7%
測定解析
AC_DC電圧 範囲1000V /基本精度+/- 1％ / 0.7%
AC_DC電流 37 mm ( 1500MCM)
AC可変周波数ドライブ電圧 範囲1000V /基本精度+/- 1％
カテゴリー等級 CAT IV-600V、CAT III-1000V
ダイオード試験 範囲0.4～0.8V /基本精度+/- 0.1V
全高調波歪 範囲0.0～99.9％/基本精度+/- 3％
周波数 範囲20.00Hz～9.999kHz /基本精度+/- 0.5％
導通閾値 範囲30Ω/基本精度+/- 1％
抵抗 範囲　最大99.99kΩ/基本精度+/- 1％
有効電力 アクティブ電源範囲10 kW～1000 kW、（10 V、5 A min）/基本精度+/- 3％
突入電流 範囲　最大1000 ACA（積分時間100 ms）/基本精度+/- 3％
電気容量 最大範囲3.999 mF/基本精度+/- 1.9％
高調波 範囲1位～25位　順位/基本精度+/- 5％
通信とデータ保存
Bluetooth最大通信範囲 10 m
電源
バッテリータイプ 単4電池6本
一般仕様
開口面 45 mm
環境と認定
保証 限定的生涯補償

アクセサリー

  1. NiMH Rechargeable Battery Kit (TA03-KIT)
  1. Universal Soft Sided Case (TA15)
  2. Protective Case (TA11)
  1. CAT IV Insulated Alligator Probes (TA70)
  2. AC Current Line Splitter (TA55)
  3. CAT IV Silicone Test Leads (TA80)
